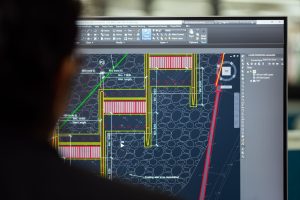

AutoCAD Civil 3D este un program creat pentru proiecte de infrastructură, nu doar pentru realizarea unor desene tehnice. Poate fi folosit pentru a modela terenuri, a proiecta drumuri, a organiza parcelări, a crea rețele de apă și canalizare, a calcula volume de terasamente și a pregăti documentația necesară pentru execuție.
Spre deosebire de un program CAD general, Civil 3D lucrează cu obiecte inteligente și conectate între ele. Un traseu rutier, o suprafață de teren, un profil longitudinal sau o rețea de conducte nu sunt doar linii desenate separat, ci elemente care pot fi actualizate atunci când apar modificări în proiect. Autodesk îl utilizează pentru planificarea, proiectarea și livrarea proiectelor de dezvoltare a terenurilor, apă și transport.
Pentru proiectanți, ingineri, topografi și echipe care lucrează la infrastructură, avantajul principal este reducerea muncii repetitive. Dacă modifici cota unui drum sau poziția unei conducte, programul poate actualiza automat elementele asociate, astfel încât planurile, profilele și secțiunile să rămână corelate.
Drumuri, străzi, parcări și platforme
Una dintre cele mai importante utilizări ale AutoCAD Civil 3D este proiectarea infrastructurii rutiere. Programul permite realizarea de drumuri noi, modernizări de străzi, drumuri de acces, parcări, platforme industriale, intersecții sau sensuri giratorii.
Un proiect de drum poate începe cu definirea axei traseului, denumită aliniament. Pe baza acesteia pot fi create curbe, racordări, zone de tranziție și informații despre geometria în plan. Apoi poate fi adăugat profilul longitudinal, care arată evoluția cotelor pe lungimea drumului.
După stabilirea acestor elemente, Civil 3D permite construirea unui coridor. Acesta reprezintă modelul tridimensional al drumului și poate include partea carosabilă, trotuarele, bordurile, șanțurile, taluzurile sau straturile constructive. Programul include instrumente dedicate pentru modelarea coridoarelor și proiectarea intersecțiilor.
Poți proiecta:
-
drumuri comunale, străzi urbane și drumuri de acces;
-
alei carosabile și pietonale în ansambluri rezidențiale;
-
parcări pentru clădiri de birouri, spații comerciale sau hale;
-
platforme industriale și zone de încărcare-descărcare;
-
intersecții, bretele, sensuri giratorii și racordări;
-
trotuare, borduri, rigole și zone de siguranță rutieră.
Un avantaj important este că poți analiza mai ușor relația dintre drum și terenul existent. Dacă modifici traseul, lățimea carosabilului sau panta, programul poate recalcula elementele dependente și poate genera noi secțiuni pentru verificare.
Terenuri, cote, parcelări și sistematizare verticală
În multe proiecte de infrastructură, terenul este baza tuturor deciziilor. O clădire, o parcare, un drum sau o rețea trebuie adaptate la forma reală a amplasamentului. Civil 3D permite crearea de suprafețe 3D pornind de la puncte topografice, curbe de nivel, linii de rupere sau date provenite din ridicări topografice.
Aceste suprafețe pot reprezenta terenul existent, dar și terenul propus după nivelare. Astfel, poți observa diferențele de cotă, zonele cu pantă mare, direcțiile de scurgere a apei și impactul lucrărilor asupra amplasamentului. Funcțiile de modelare a terenului și de grading permit construirea suprafețelor existente și proiectate, inclusiv pentru evaluarea diferențelor dintre ele.
Civil 3D este util pentru:
-
modele digitale ale terenului existent;
-
planuri topografice și interpretarea curbelor de nivel;
-
nivelarea terenurilor pentru construcții, platforme sau parcări;
-
organizarea pantelor pentru evacuarea apelor pluviale;
-
parcelări și delimitarea loturilor;
-
amenajări de teren pentru zone rezidențiale sau industriale.
De exemplu, într-un proiect pentru un ansamblu de case, poți analiza terenul înainte de stabilirea cotelor finale. Apoi poți proiecta drumurile, accesele, platformele și zonele verzi astfel încât să reduci diferențele mari de nivel și să eviți costurile inutile cu excavările sau umpluturile.
Civil 3D te ajută și la calculul volumelor de terasamente. Poți compara suprafața terenului existent cu suprafața terenului proiectat pentru a estima cât pământ trebuie excavat și cât material este necesar pentru umpluturi. Această informație este foarte utilă în etapa de bugetare și în pregătirea lucrărilor de execuție.
Rețele de apă, canalizare și drenaj
Civil 3D poate fi utilizat și pentru proiectarea rețelelor edilitare. Este potrivit pentru sisteme de canalizare menajeră, ape pluviale, alimentare cu apă, drenaje sau rețele sub presiune.
Într-un proiect simplu, conductele pot fi desenate doar în plan. În Civil 3D, ele pot fi corelate cu terenul, cu profilul longitudinal și cu celelalte elemente ale infrastructurii. Astfel, poți verifica mai ușor dacă o conductă are panta necesară, dacă poziția unui cămin este corectă sau dacă există interferențe cu alte rețele.
Programul include instrumente pentru rețele de conducte și rețele sub presiune, inclusiv reprezentarea lor în plan și profil.
Poți lucra cu:
-
rețele de canalizare menajeră;
-
rețele de colectare a apelor pluviale;
-
conducte de alimentare cu apă;
-
cămine, guri de scurgere și puncte de racord;
-
drenaje pentru drumuri, platforme și terenuri;
-
profile longitudinale pentru verificarea cotelor și pantelor.
Aceste funcții sunt importante mai ales în proiectele unde infrastructura rutieră, terenul și rețelele trebuie coordonate atent. O rețea de canalizare nu poate fi proiectată separat de pantele terenului, de poziția drumurilor sau de adâncimea celorlalte conducte.
Documentație mai clară și proiecte mai ușor de actualizat
AutoCAD Civil 3D nu înlocuiește verificările tehnice, experiența proiectantului sau cerințele specifice fiecărui proiect. Totuși, oferă un mod de lucru mai eficient pentru infrastructură, deoarece documentația poate fi generată dintr-un model care păstrează legătura dintre teren, trasee, rețele și volume.
Poți crea planuri, profile longitudinale, secțiuni transversale, etichete, tabele și liste de cantități folosind aceleași date de proiect. Atunci când apar modificări, nu trebuie să refaci fiecare desen de la zero, ci actualizezi modelul și verifici rezultatul.
Civil 3D este potrivit pentru proiecte de drumuri, parcări, terenuri, rețele și dezvoltări rezidențiale sau industriale. Cu cât proiectul este mai complex și implică mai multe modificări, cu atât avantajele unui model inteligent devin mai vizibile.
